MessagePosté le: Dim 8 Avr - 20:29 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

PublicitéSupprimer les publicités ?

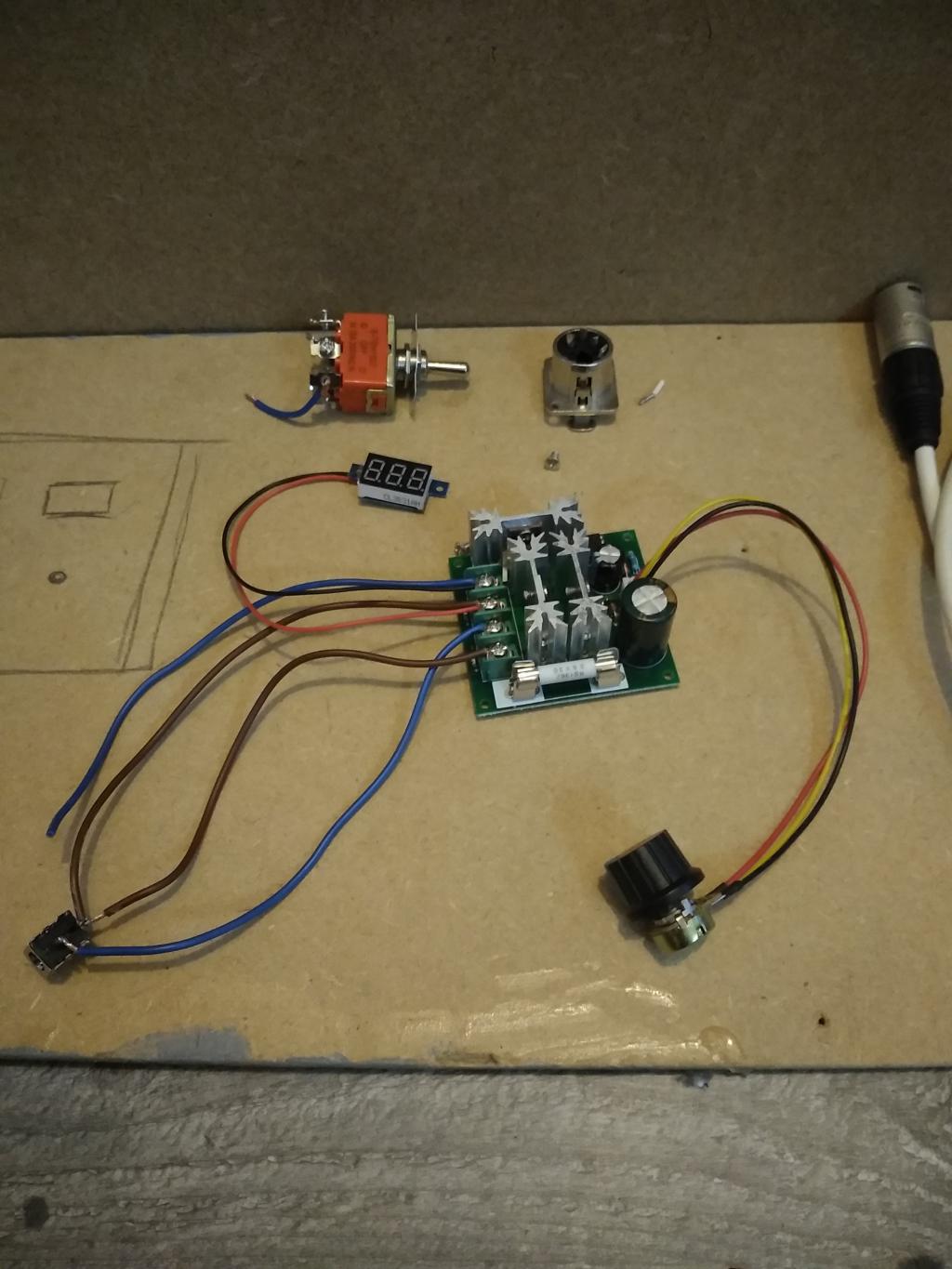

Bonjour à tous, j'ai voulu me bricoler une alimentation variable pour mon circuit rallye. Voici où j'en suis

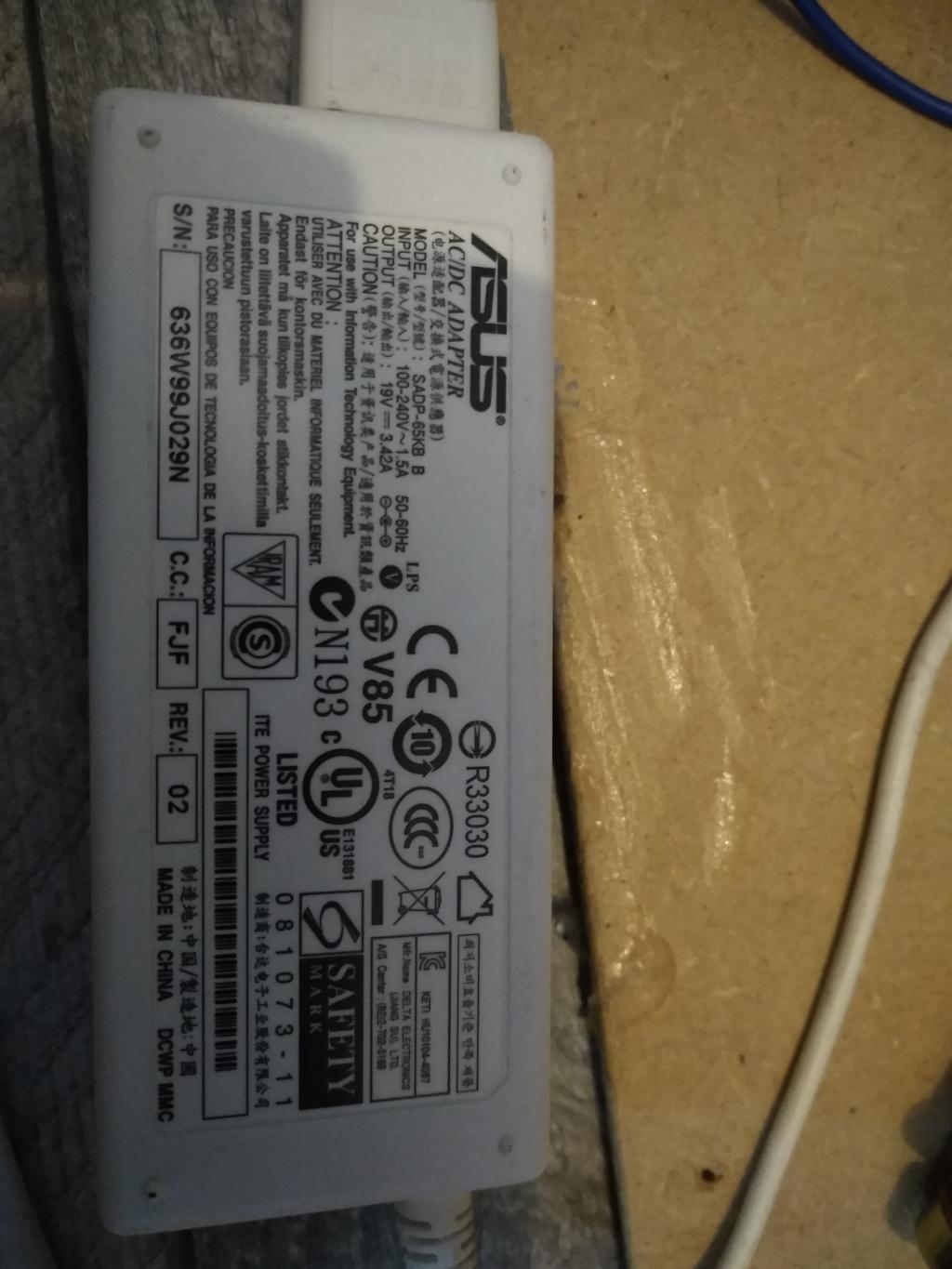

L'alimentation de base est une de pc portable



Apres un branchement teste,le souci est que le variateur fait 50 % de sa course à 0v et le reste à 18,9v
Je n'ai pas d'étalonnage. Comment y remédier ??? :poum:


Merci de vos éclaircissements... :respect:
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 06:26 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

salut Alan
Regarde la valeur de ton potentiomètre, à 5K cela devrait être bon !
Bon courage et @+
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 06:33 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Merci de ta réponse. Mais je trouve ou la valeur du potentiomètre ???


pastaper
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 06:37 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

C'est écrit dessus près des pattes à souder
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 06:45 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Il est marqué B100K
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 06:52 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Essais d'en trouver un de B5K et tout sera OK
le "B" veut dire à variation linéaire contrairement à "A" que l'on utilise en sono
5K est la valeur en Ohms (5000 Ohms)
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 06:54 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Parce que il est trop puissant, ça ne marche pas ???
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 07:08 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Sa valeur est trop grande
Es tu sûr de lire 100 ?? auquel cas, un essais avec un B50K serait à faire
En général, Quand j'utilise ce type d'alim (donnée pour 90V) je divise par 2 la valeur du potentiomètre
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 07:14 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Le potentiomètre était vendu avec...
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 07:22 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Et oui !!  siffle Mais il faut adapter pour nos petites autos !!  rigole
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 07:31 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Du coup, le problème c'est que mon alimentation est trop faible pour que cela fonctionne. C'est ca?
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 07:40 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

C'est ça, il est donne pour 6-90vEt je lis bien 100k


J'ai trouve des b10k sur Amazon, ça irait ???
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 07:51 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Ton alim est très bonne, juste il te faut adapter un peu pour l'utiliser de 0 à 19 Volts
En modifiant la valeur du potentiomètre, tu vas adapter la plage de réglage
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
NéoRasta


Hors ligne

Inscrit le: 05 Oct 2017
Messages: 178
Localisation: DRAVEIL

MessagePosté le: Lun 9 Avr - 07:52 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Et du coup les b10k ca irait ???
_________________
Un jour, j'aurai mon Fastback 1967...


Revenir en haut
Capri22


Hors ligne

Inscrit le: 28 Nov 2016
Messages: 51
Localisation: Saint Guen
www.: http://www.slotrain.

MessagePosté le: Lun 9 Avr - 07:54 (2018)    Sujet du message: Alimentation variable pour circuit - aide! Répondre en citant

Tu peux faire un essais, il n'y a pas de risque
Au pire ce sera trop sensible !
_________________
le 1/43 c'est ARTIN et le 1/40 c'est Jouef, le reste c'est de la concurrence qui s'inspire. ©GdPAT


Revenir en haut
Visiter le site web du posteur
